Capteur piézoélectrique de pesée : PE1O

Le capteur PE1O est un capteur piézoélectrique en céramique qui délivre des signaux de classe I (7%). Une fois installé dans la chaussée, ce capteur fournit un signal pour chaque essieu des véhicules circulant dessus.

Ces signaux sont par la suite, exploités par la station d’analyse de trafic routier HERA, pour fournir des mesures de poids, totaux, par essieu, par groupes d’essieux, etc.

Ce capteur est fabriqué sur mesure dans les locaux de E.C.M. La longueur du capteur est définie en fonction de la largeur de la voie afin de couvrir toute la largeur de celle-ci.

Avec la station HERA, jusqu’à 4 capteurs piézoélectriques peuvent être installés par voie.

Selon l’implantation des capteurs dans la chaussée, différentes données peuvent être obtenues.

Principales caractéristiques :

FonctionnementCaractéristiquesPhotosDocumentations

Le capteur Piezolor PE1O doit être installé dans la chaussée en pleine voie avec la résine P5G de ECM. Une fois installé dans la chaussée, à chaque passage d’essieux, le capteur piézoélectrique PE1O émet un signal qui varie en fonction de la pression exercée.

Le signal est ensuite émis vers la station de trafic routier HERA, qui l’analyse et le mesure pour fournir différentes données de trafic routier (poids, nombre d’essieux, vitesse, longueur, etc.).

Matériaux piézoélectrique : céramique polarisée,
Vitesse pour la pesée dynamique : >20km/h,
Dispersion de sensibilité : Classe I (7%),
Longueur de capteur : adaptable selon la largeur de la voie, de 1,00 mètre jusqu’à 4,00 mètres maximum,
Longueur de câble : de 25 jusqu’à 100 mètres maximum,

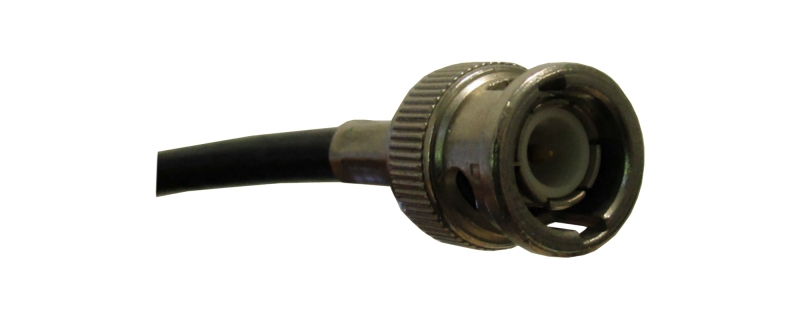

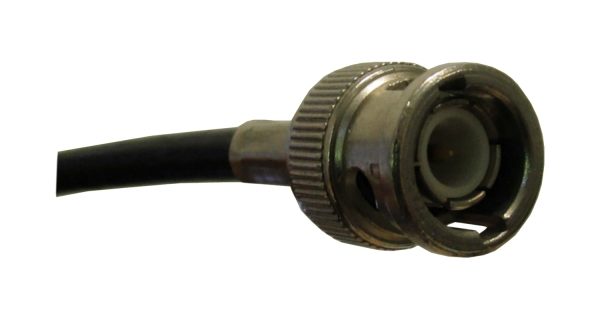

Cable : RG58,
MTBF (Mean Time Before Failure) : ≈ 5 ans (20 millions d’essieux), (il s’agit d’une estimation et non d’une durée définie)
Résistance d’isolement : ≥ 10¹⁰ Ωm,
Température de fonctionnement : -30°C jusqu’à +70°C,
Résine d’installation : P5G.
