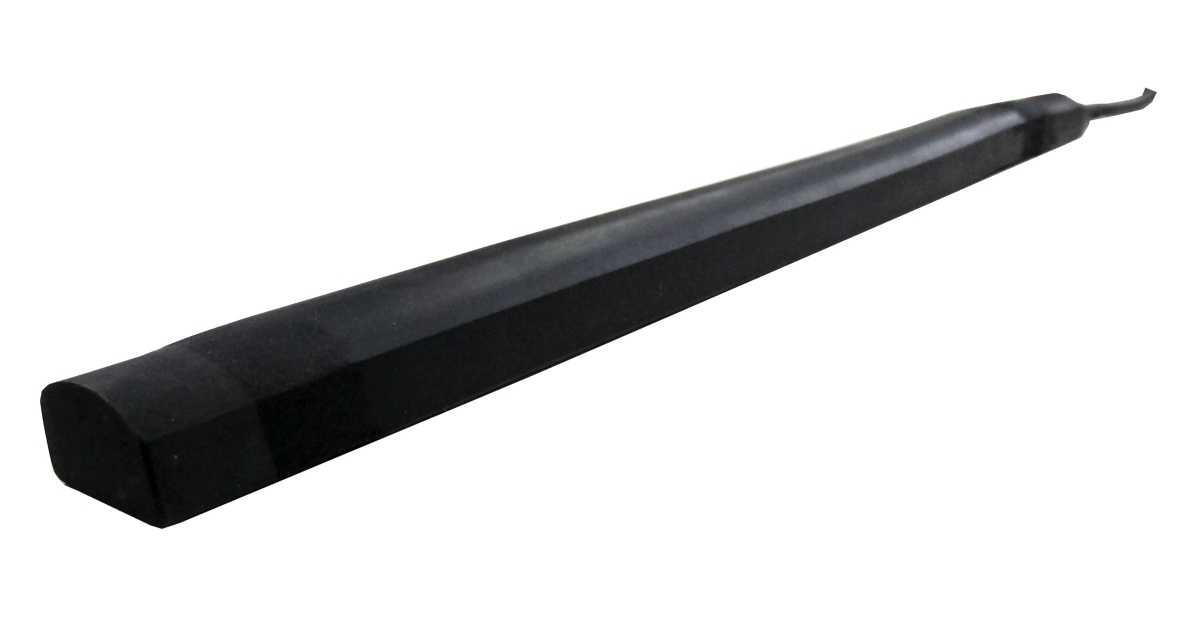

Capteur de détection d’essieux aux péages : RES1
L’ensemble « Capteur / Support / Détecteur » est destiné à la détection d’essieux de véhicules pour une classification au péage, de manière « classique » ou « free-flow ».
Cet ensemble permet de détecter les véhicules ayant une vitesse comprise entre 0 et 80 km/h, avec une précision de 99,9% de détection.
Sa forme trapézoïdale permet au capteur d’être installé dans son support SUP1 directement dans une voie de péage. Le capteur doit donc être inséré avec force dans son support inox afin qu’il soit maintenu de manière optimal.
La détection des essieux est donc réalisée après la pression exercée par une ou plusieurs roues du véhicule. Ainsi, cette pression entraîne une variation de résistance électrique du capteur. Ensuite, le signal est exploité par le détecteur Capella RD qui transmets un signal logique « Tout Ou Rien » (TOR).
Principales caractéristiques :
Possibilités :
Selon la disposition des capteurs sur la voie de péage, différentes mesures peuvent être fournies, tels que la détection des :
- motos (2 roues),
- véhicules qui reculent,
- roues jumelées.

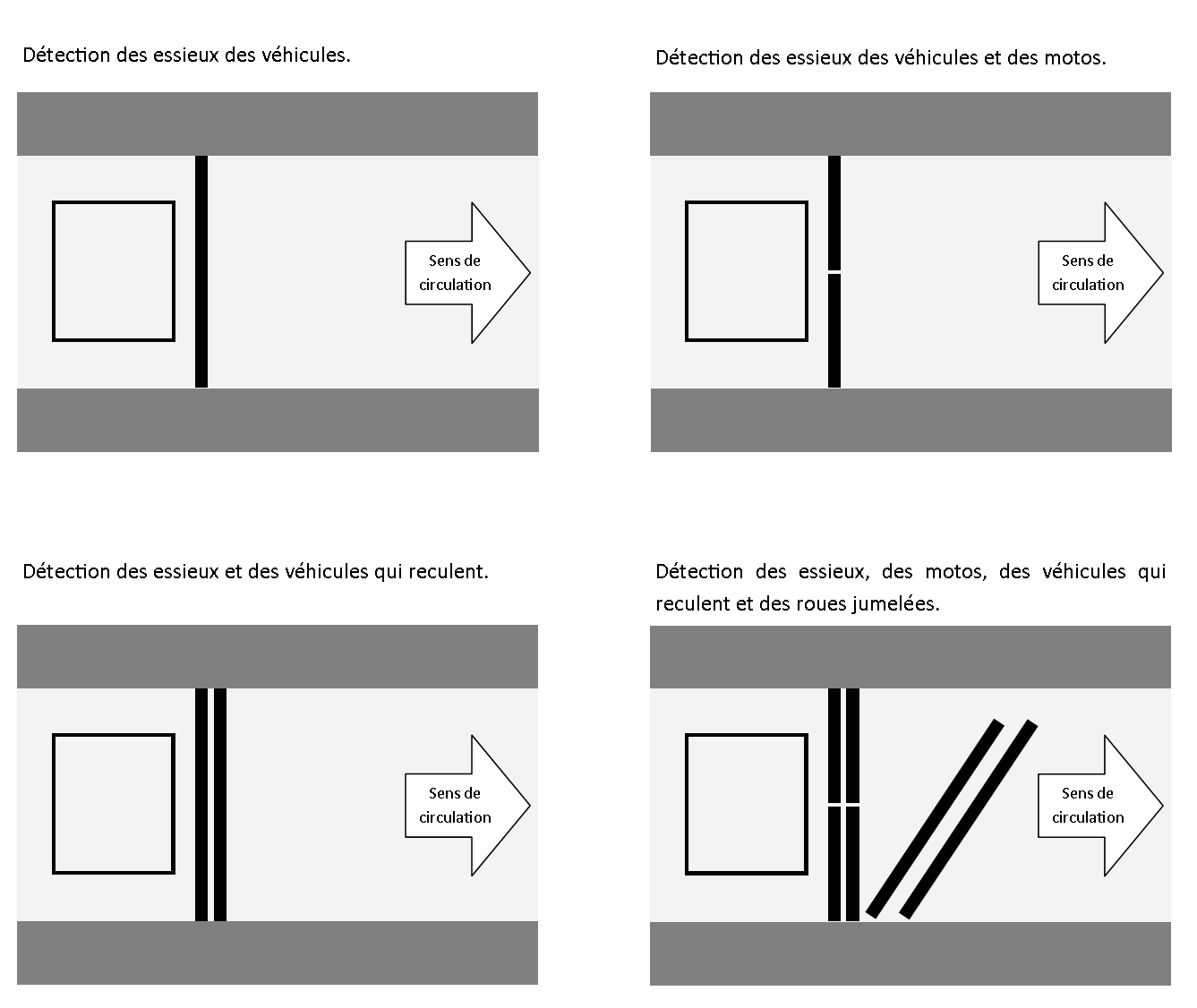

Exemple schéma d’implantation de capteur RES et application possible :
